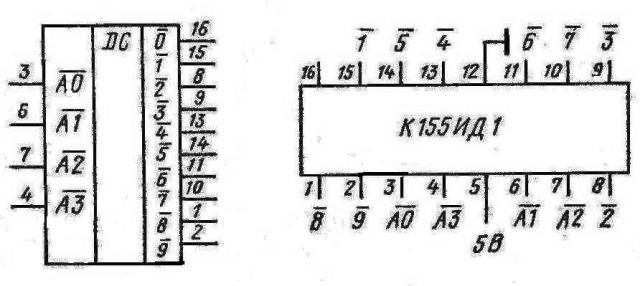

К155ИД1, КМ155ИД1 (74141)

Микросхема К155ИД1, КМ155ИД1 (74141) — дешифратор — применяется для управления цифрами газоразрядного индикатора. Дешифраторы — микросхемы средней степени интеграции, предназначенные для преобразования двоичного кода в напряжение логического уровня, появляющееся в том выходном проводе, десятичный номер которого соответствует двоичному коду. Например, входной код 1001 должен сделать активным провод с номером 9. Во всех остальных проводах дешифратора сигналы должны быть нулевыми. Многие дешифраторы можно применять как мультиплексоры.

Дешифратор К155ИД1, КМ155ИД1 (74141) принимает входной четырехразрядный код АО — А3 (активные уровни — низкие) и выдает напряжение активного низкого уровня по одному из десяти выходов 0 — 9. Номер выбранного выхода здесь соответствует десятичному эквиваленту входного кода. Коды, эквивалентные числам от 10 до 15, дешифратором не отображаются на выходах. Соответствие номеров активных выходов и входных кодов приведено в таблице.

Состояние дешифратора К155ИД1 (74141)

Вход				Выход снизкимуровнем Н
A3	A2	A1	A0
Н	Н	Н	Н	0
Н	Н	Н	В	1
Н	Н	В	Н	2
Н	Н	В	В	3
Н	В	Н	Н	4
Н	В	Н	В	5
Н	В	В	Н	6
Н	В	В	В	7
В	Н	Н	Н	8
В	Н	Н	В	9
В	Н	В	Н	Всевыходаотключены
В	Н	В	Н
В	Н	В	В
В	В	Н	В
В	В	В	В
В	В	В	В

Зарубежным аналогом микросхемы К155ИД1 является дешифратор 74141.
