К155ИВ3

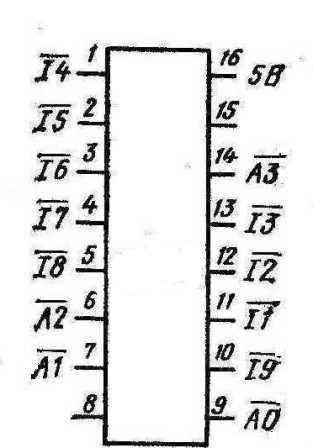

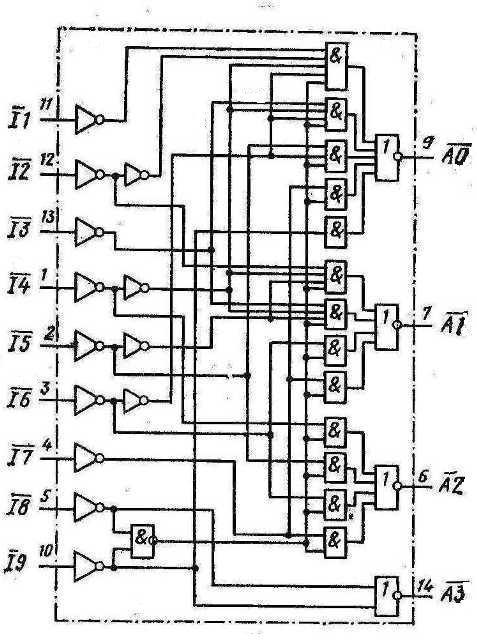

Микросхема К155ИВ3 — шифратор. Он принимает напряжения логических уровней по девяти входам I1 — I9 и генерирует выходной двоично-десятичный код на выходах А0 — А3. Состоянии шифратора можно изучить по таблице. Когда на один из входов К155ИВ3 I1 — I9 подано напряжение низкого уровня, на выходах АО — АЗ появляется coответствующий двоичный код (активные уровни — низкие). Входы К155ИВ3 I1 — I9 приоритетные, наибольший приоритет у входа I9. Шифратор К155ИВ3 имеет только девять входов данных, входа для нуля нет; нуль кодируется на выходе, если на все девять входов поступили только напряжения высокого уровня.

Состояние шифратора К155ИВ3

Вход									Выход
I1	I2	I3	I4	I5	I6	I7	I8	I9	A3	A2	A1	A0
В	В	В	В	В	В	В	В	В	В	В	В	В
х	х	х	х	х	х	х	х	Н	Н	В	В	Н
х	х	х	х	х	х	х	Н	В	Н	В	В	В
х	х	х	х	х	х	Н	В	В	В	Н	Н	Н
х	х	х	х	х	Н	В	В	В	В	Н	Н	В
х	х	х	х	Н	В	В	В	В	В	Н	В	Н
х	х	х	Н	В	В	В	В	В	В	Н	В	В
х	х	Н	В	В	В	В	В	В	В	В	Н	Н
х	Н	В	В	В	В	В	В	В	Н	Н	В	В
Н	В	В	В	В	В	В	В	В	В	В	В	Н
